Instalacje w płytach fundamentowych — jak uniknąć kosztownych błędów
Opublikowane według EXIP w Poradniki · czwartek 13 Lis 2025 · 6:45
Tags: fundament, przyłącza, instalacje, pompa, ciepła, przejście, szczelne
Tags: fundament, przyłącza, instalacje, pompa, ciepła, przejście, szczelne
Dlaczego wszystkie instalacje powinny być prowadzone przez systemy przyłączy domowych?
Fundament to nie tylko konstrukcja nośna z betonu i stali. To również miejsce, w którym muszą znaleźć się wszystkie kluczowe instalacje budynku — woda, kanalizacja, prąd, telekomunikacja, uziemienie, a coraz częściej również przyłącza do pomp ciepła i stacji ładowania pojazdów elektrycznych.
Ich właściwe zaplanowanie na etapie wylewania płyty fundamentowej pozwala uniknąć kosztownych i trudnych napraw w przyszłości.
Źle ułożone rury, brak rewizji, niewłaściwy spadek lub prowizoryczne przejścia przez ściany fundamentowe mogą prowadzić do późniejszych inwazyjnych napraw. Najczęstszym źródłem problemów są nieszczelne przejścia instalacyjne, przez które do budynku dostaje się wilgoć, a nawet gazy przenikające przez grunt.
Szczelność to podstawa – bezpieczeństwo na lata
Wilgotne piwnice lub woda w budynku to koszmar każdego właściciela domu. Nieszczelności w obrębie fundamentów bardzo często wynikają właśnie z niewłaściwie wykonanych przepustów. Każdy obiekt — zarówno mieszkalny, jak i przemysłowy — musi być gazoszczelny i wodoszczelny w kontakcie z gruntem.
Do wnętrza budynku nie mogą przedostawać się:
- wilgoć i woda gruntowa,
- gazy gruntowe (w tym radon — coraz bardziej regulowany przepisami),
- zapachy z gruntu,
- metan i inne gazy z podłoża.
Dotyczy to wszystkich instalacji: kabli elektrycznych, przewodów telekomunikacyjnych, rur wodnych, gazowych, ciepłowniczych, przyłączy pomp ciepła czy kanalizacyjnych. Ich przejścia przez fundament muszą być zabezpieczone w sposób trwały i zgodny z obowiązującymi normami.
Nie bez powodu coraz więcej operatorów sieci i przedsiębiorstw dostawczych wymaga stosowania certyfikowanych systemów wprowadzania instalacji do budynków. To gwarancja bezpieczeństwa i wieloletniej szczelności.
Dwa scenariusze — dwa rozwiązania
W zależności od konstrukcji budynku, instalacje wprowadza się na dwa sposoby:
1. Budynki bez piwnicy — przyłącza przez płytę fundamentową (od dołu)

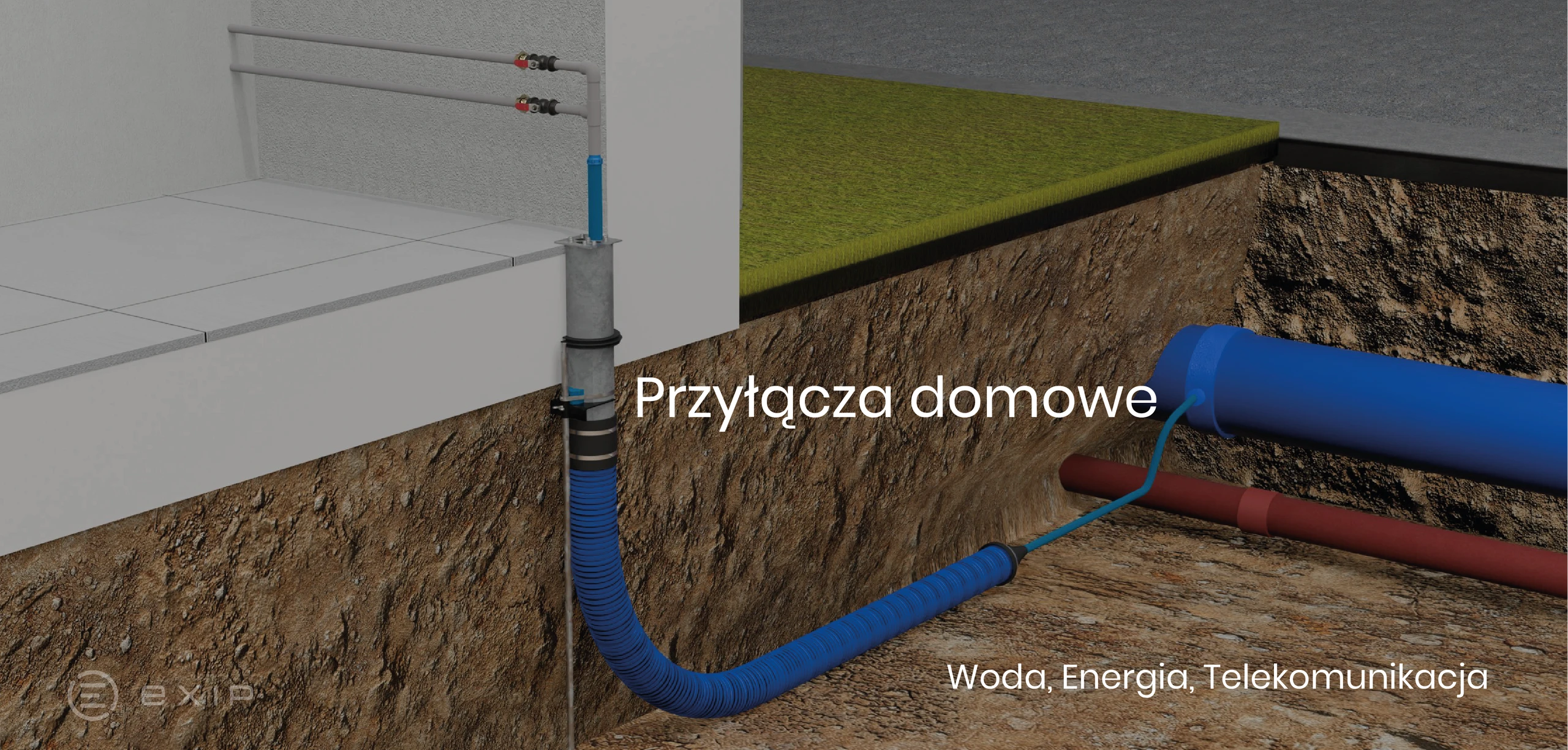

To najczęstszy scenariusz w nowoczesnym budownictwie jednorodzinnym. Instalacje prowadzone są pod płytą fundamentową i wprowadzane pionowo do wnętrza budynku. System przyłączy montowany jest przed wylaniem betonu — rura osłonowa z łukiem 90° prowadzi instalacje z poziomu gruntu przez płytę do wnętrza.
Kluczowe wymagania:
- montaż równo z powierzchnią płyty — brak wystających elementów, które utrudniałyby stawianie ścian,
- regulowana wysokość — dopasowanie do grubości płyty fundamentowej i wylewki,
- stabilna konstrukcja montażowa — system nie może się przesunąć podczas wylewania betonu.
2. Budynki z piwnicą — przyłącza przez ścianę piwniczną
Instalacje wprowadzane są poziomo przez ścianę piwniczną z betonu wodoszczelnego. W tym przypadku stosuje się rury osłonowe zabetonowane w ścianie z uszczelnieniami ciśnieniowymi EXIP wewnątrz.
Kluczowe wymagania:
- odporność na ciśnienie wody gruntowej (klasa obciążenia WU 1 i 2),
- gazoszczelność — szczególnie istotna w rejonach z podwyższonym stężeniem radonu,
- możliwość późniejszej wymiany przewodów bez kucia ściany.
Nowoczesne instalacje wymagają nowoczesnych rozwiązań
Rynek budowlany zmienia się dynamicznie. Oprócz tradycyjnych przyłączy wody, prądu i gazu, budynki coraz częściej wymagają:
- Przyłączy do pomp ciepła — zarówno gruntowych (solanka), jak i powietrznych (split) — wymagają przeprowadzenia rur chłodniczych i kabli sterujących przez fundament,
- Przyłączy do stacji ładowania pojazdów elektrycznych — dodatkowe kable siłowe z garażu lub z zewnątrz budynku,
- Przyłączy światłowodowych — coraz powszechniejsze w nowych inwestycjach,
- Przyłączy do sieci ciepłowniczej / ciepła sieciowego — rury preizolowane wymagają specjalnych przepustów.
Każde z tych przyłączy wymaga osobnego, szczelnego przejścia przez fundament. System EXIP umożliwia realizację wszystkich tych przyłączy w jednym, uporządkowanym zestawie.
Dlaczego instalacje należy wykonywać przez systemy przyłączy domowych EXIP?
Stosowanie dedykowanych systemów wprowadzania instalacji zapewnia:
- pełną szczelność gazową i wodną (do 1 bar),
- bezpieczeństwo konstrukcji fundamentu,
- odporność na radon i metan,
- możliwość łatwej wymiany przewodów w przyszłości bez naruszania konstrukcji,
- zgodność z normami i wymaganiami dostawców mediów (klasa WU 1 i 2),
- czysty i uporządkowany sposób prowadzenia instalacji,
- montaż równo z powierzchnią płyty — brak potknięć przy murowaniu ścian.
Gotowe systemy przyłączeniowe eliminują ryzyko błędów wykonawczych i gwarantują poprawne uszczelnienie strefy fundamentowej.
Kompletny system wprowadzania instalacji do budynku
System przyłączy fundamentowych EXIP to profesjonalne rozwiązanie do wykonania szczelnych przejść przez płytę fundamentową lub ściany z betonu wodoszczelnego.
Zastosowanie systemu:
- przyłącza wodne, elektryczne, telekomunikacyjne,
- przyłącza do pomp ciepła i stacji ładowania EV,
- budynki mieszkalne, usługowe i przemysłowe,
- montaż w nowych obiektach,
- jako przepusty pojedyncze lub wielokrotne (1/2/3/4-sekcyjne).
Dostępne konfiguracje:
- 1-sekcyjny — jedno medium (np. woda lub prąd),
- 2-sekcyjny — dwa media,
- 3-sekcyjny — trzy media (np. woda + prąd + telekomunikacja),
- 4-sekcyjny — pełny pakiet (woda + prąd + telekomunikacja + gaz lub pompa ciepła).
Najważniejsze cechy systemu EXIP
Uszczelnienie EXIP PRO w zestawie — do wprowadzania instalacji w sposób kontrolowany i w pełni szczelny. System Multi Grip zapewnia równomierne rozłożenie sił docisku, a Back Thread eliminuje ryzyko zranienia przez wystające śruby.
Do zabudowy w płytach fundamentowych z betonu wodoszczelnego — system gwarantuje pełną integrację z konstrukcją budynku. Montaż równo z powierzchnią płyty eliminuje potknięcia i uszkodzenia przy murowaniu ścian.
Szczelność gazowa i wodna do 1 bar — chroni przed wilgocią, wodą gruntową, radonem i innymi gazami przenikającymi przez grunt.
Gotowy do natychmiastowego montażu — stabilna konstrukcja montażowa z regulowanym palem zapewnia pewne pozycjonowanie przed wylaniem betonu. Nie przesuwa się podczas betonowania.
Możliwość wymiany przewodów w przyszłości — dzięki zastosowaniu rury osłonowej Ø110 mm i odpowiednich uszczelnień, przewody mogą być wymieniane bez naruszania konstrukcji fundamentu.
Niezależność od etapu budowy — rury mogą być wprowadzane niezależnie od postępu prac budowlanych. Osłona jest przygotowana odpowiednio wcześniej, instalatorzy nie czekają na wykonanie fundamentu.
Regulowana wysokość — system dopasowuje się do różnych grubości płyt fundamentowych i wylewek.
Komponenty systemu
Kompletny zestaw zawiera:
- wkład uszczelniający EXIP PRO — do przewodów o średnicy od 20 do 65 mm, dzielony — montaż na istniejących przewodach,
- tuleja osadzająca w fundamencie z uszczelnieniem 3W — blokuje przedostawanie się wody na styku z betonem,
- rura ochronna Ø110 mm — zapewnia prawidłowy promień gięcia rur (dostępne długości: 3 m, 4 m, 6 m, 10 m),
- pokrywa zabezpieczająca — chroni system podczas prac budowlanych,
- regulowany pal montażowy o długości 1,3 m — pewne pozycjonowanie w szalunku.
Wszystkie elementy tworzą kompletny, szczelny system gotowy do montażu, odporny na gaz i wodę do 1 bar ciśnienia.
Najczęstsze błędy przy wykonywaniu przejść instalacyjnych
Na budowach regularnie spotykamy się z następującymi problemami:
1. Prowizoryczne uszczelnienie pianką montażową — pianka nie jest wodoszczelna ani gazoszczelna, z czasem degraduje i przepuszcza wilgoć.
2. Brak rury osłonowej — rura medialna zabetonowana bezpośrednio w fundamencie nie może być wymieniona bez kucia betonu. Każda awaria = inwazyjny i kosztowny remont.
3. Zbyt mały promień gięcia — rury wprowadzane pod ostrym kątem mogą się załamać lub uszkodzić, co prowadzi do ograniczenia przepływu lub uszkodzenia izolacji.
4. Brak zabezpieczenia na czas budowy — otwarte przepusty podczas prac budowlanych zapychają się gruzem i brudem, co utrudnia późniejsze wprowadzenie przewodów.
5. Niezgodność z wymaganiami operatorów sieci — coraz więcej dostawców mediów odmawia podłączenia jeśli przejścia nie są wykonane zgodnie z normami.
Stosowanie kompletnego systemu przyłączy EXIP eliminuje wszystkie powyższe problemy.
Podsumowanie
Prawidłowe wykonanie przejść instalacyjnych przez fundament to jeden z najważniejszych elementów budowy. Stosowanie profesjonalnych systemów przyłączy domowych EXIP:
- gwarantuje bezpieczeństwo i szczelność budynku,
- chroni przed wilgocią, wodą gruntową, radonem i gazami,
- spełnia wymagania norm i operatorów mediów,
- umożliwia przyszłą wymianę instalacji bez naruszania fundamentu,
- obsługuje nowoczesne przyłącza — pompy ciepła, stacje ładowania EV, światłowody,
- eliminuje ryzyko kosztownych napraw.
Każda instalacja powinna być wprowadzana przez profesjonalny system przyłącza — to jedyna właściwa i bezpieczna metoda.
